一、案由說明:

1. 根據Fixtur Laser 調查資料:工廠超過90%設備是在不對心狀況運轉。

2. 不對心是設備異常故障的根源問題，將造成軸承、密封件、軸心、聯軸器損壞

   事實，超過50%機械故障是因為不對心所造成的。

3. 根據英國ICI公司調查資料: 精密對心將可以降低你的能源消耗最多達10%

二、問題說明:

在馬達驅動側水平向振動值達8.2mm/sRMS，在泵浦水平向振動值達9.7mm/sRMS

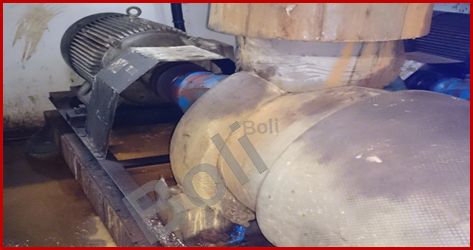

三、設備相片:

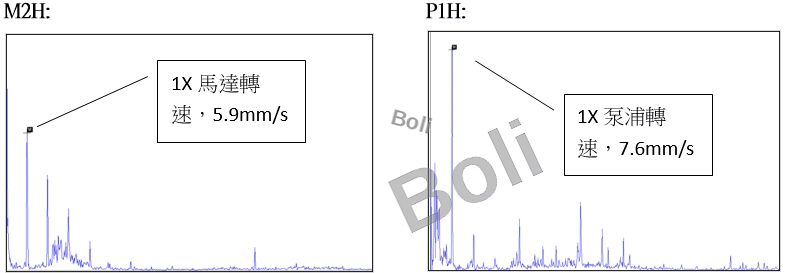

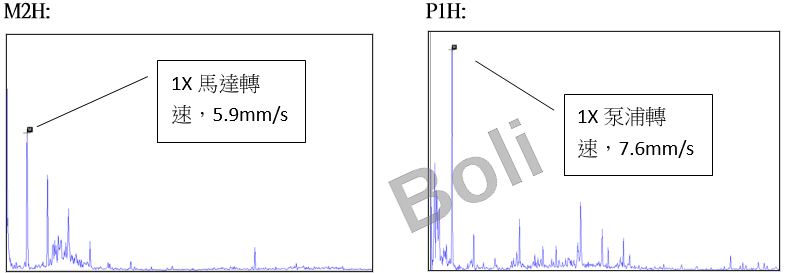

四、頻譜診斷:




五、問題點判斷:

    判斷為不對心問題。

六、維修建議:

    1800RPM的泵浦普祿福Pruf建議的對心標準為0.06mm以內。

貳、模擬機台不對心耗電比較:

一、說明:將設備使用雷射對心儀精密對心與設備不對心，比較二種用電費用情況。

馬達規格: 1/8HP、 4極、110伏特、2安培、60Hz、1680 RPM

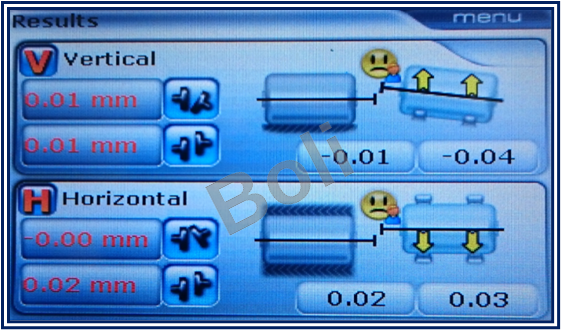

二、第一次量測: (已對心)，對心結果: 垂直向(角度差:0.01，平行度:0.01mm)；水平向(角度差:0.00，平行度:0.02mm)

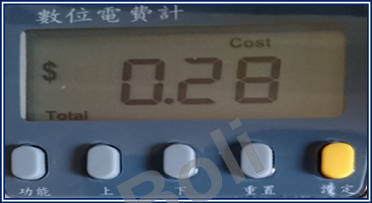

經過35分鐘的量測，一度電設定為3.5元時，用電費用為0.28元

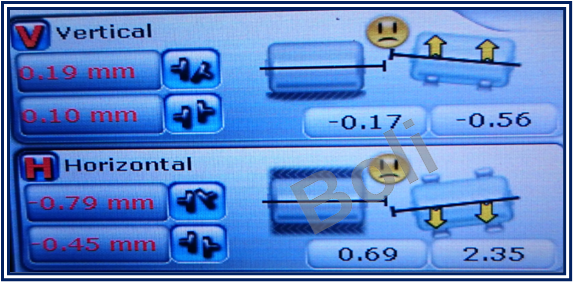

三、第二次量測: (不對心)，對心結果: 垂直向(角度差:0.19，平行度:0.10mm)；水平向(角度差:-0.79，平行度:-0.45mm)

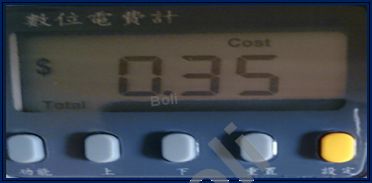

經過35分鐘的量測，一度電設定為3.5元時，用電費用為0.35元


比較後，已對心約可節省:25%費用； (0.35-0.28)/0.28= 0.25
