一、案由說明:

1. 根據Tech Transfer資料大約60~70%的轉動設備故障主因為異常振動。

2. 泵浦的振動頻譜分析診斷，約90%為一倍頻的振幅較高，但造成頻譜為一倍頻的問題有，不平衡、不對心、軸彎曲、軸承及軸承座鬆動及泵浦軟腳問題，時常造成振動分析人員的錯誤診斷情況。

二、問題說明:

新泵浦安裝試車，振動值達15mm/sRMS，但把泵底的螺絲逐一鬆開及量測，最佳振動值為3.2mm/sRMS

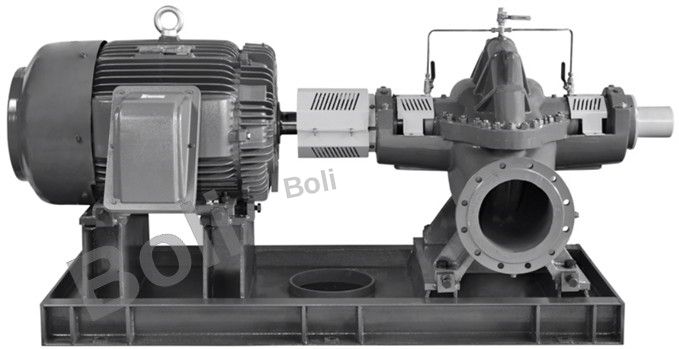

三、設備相片:

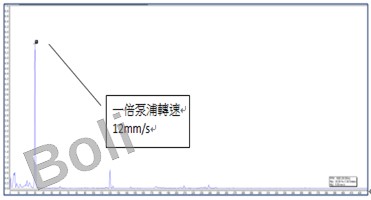

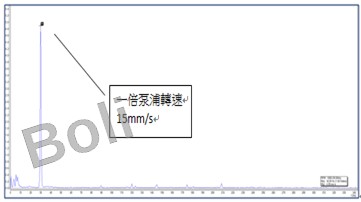

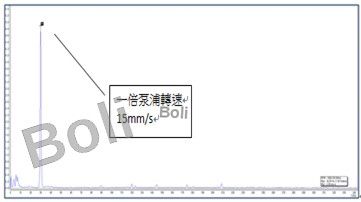

四、頻譜診斷:



五、相位差量測:

量測數據:

六、問題點判斷:

   1. 泵浦軟腳。

   2. 軟腳問題處理完成後，重新對心。

七、改善後:

在泵浦驅動側軸向振動值為1.8mm/sRMS，在泵浦非驅動側水平向振動值為1.2mm/sRMS。
