『工廠設備可靠度方案』及『設備振動問題預知保養解決方案』—給水泵浦馬達異常振動問題診斷案例
一、案由說明:
1. 根據Tech Transfer資料大約60~70%的轉動設備故障主因為異常振動。
2. 給水泵浦更新馬達(原廠馬達損壞後更換體積較大的馬達)，造成異常振動情況。
二、問題說明:
新馬達M1V振動值達7.2mm/sRMS，M2V振動值為12.6mm/sRMS

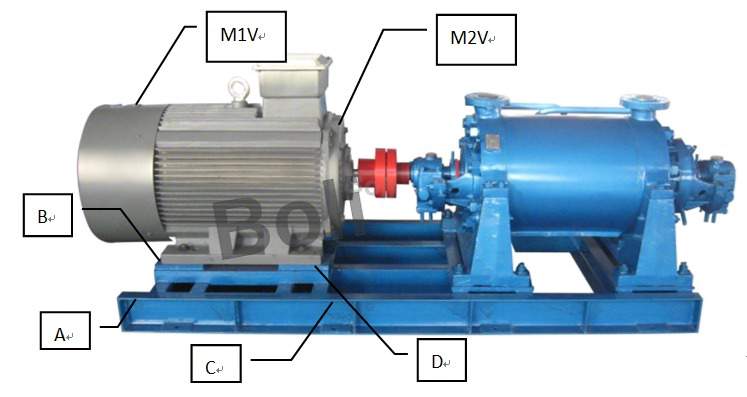

三、設備相片:( 示意圖)

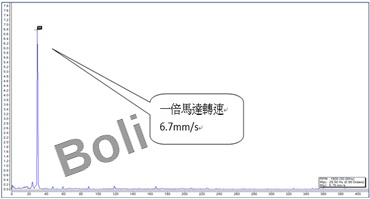

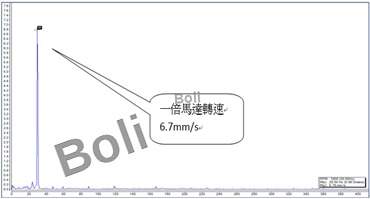

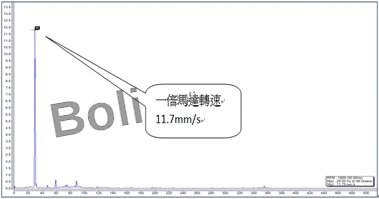

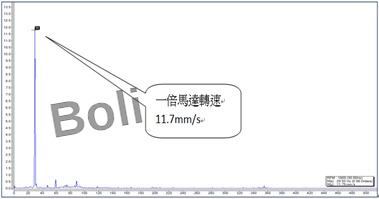

四、頻譜診斷:
 |
 |
五、相位差量測:
量測數據:
| Amplitude 1 | Amplitude 2 | Delta Phase (°) | Coherence | |
| AB相位差 | 2.3 | 4.1 | 53° | 1 |
| AC相位差 | 2.3 | 3.1 | 47° | 1 |
| AD相位差 | 2.3 | 5.3 | 103° | 0.95 |

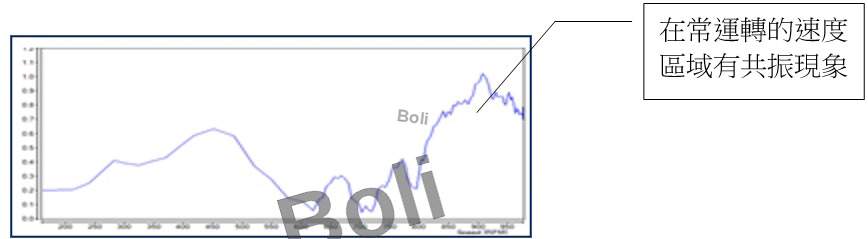

六、啟機測試:
七、問題點判斷:
馬達基礎剛性不足。
八、改善後:
在馬達底座增加2支H型鋼，馬達M1V振動值降為1.7mm/sRMS，在M2V振動值降為2.2mm/sRMS。
