一、案由說明:

1. 根據Tech Transfer資料大約60~70%的轉動設備故障主因為異常振動。

2. 壓縮機轉速為3,570RPM，在去年更換中間齒輪(intermediate gear)後，出現振動較大問題。

二、問題說明:

更換中間齒輪前，馬達風扇側垂直向振動值為0.83mm/sRMS，軸向振動值為0.75mm/sRMS；更換中間齒輪後，馬達風扇側垂直向振動值為1.29mm/sRMS，軸向振動值為2.79mm/sRMS。

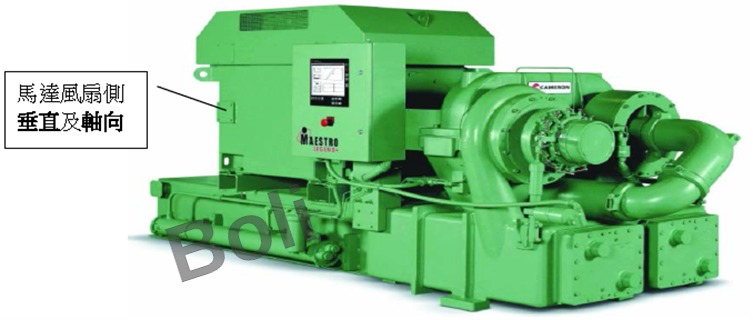

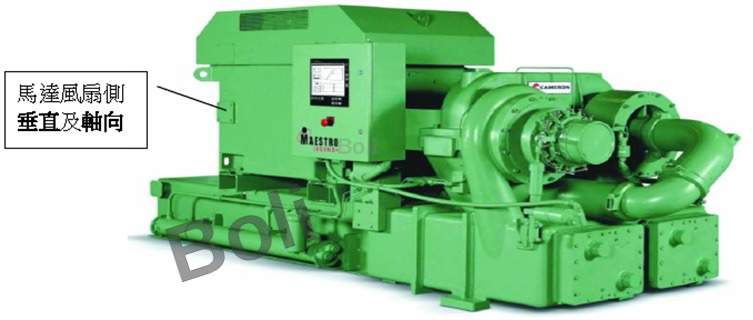

三、設備相片:( 示意圖)


四、速度頻譜診斷:

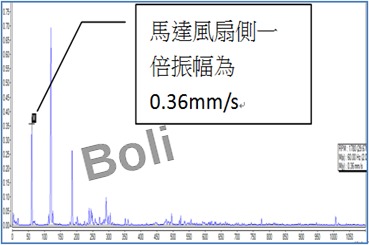

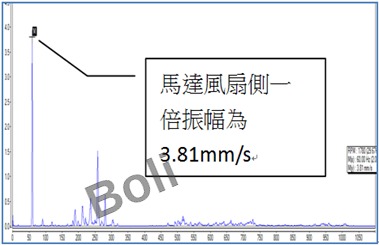

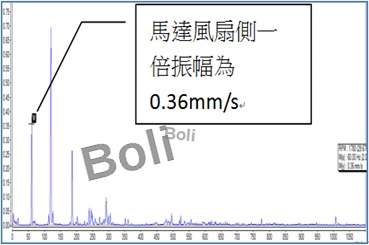

更換中間齒輪前: (馬達風扇側垂直):	更換中間齒輪後: (馬達風扇側垂直):

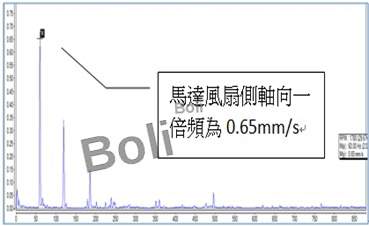

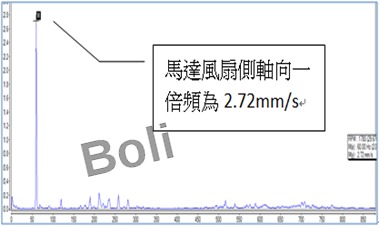

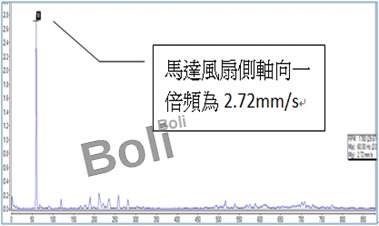

更換中間齒輪前: (馬達風扇側軸向):	更換中間齒輪後: (馬達風扇側軸向):

五、交叉相位診斷:
更換中間齒輪前: (馬達風扇側垂直):

更換中間齒輪後: (馬達風扇側垂直):

說明: 更換中間齒輪前的馬達腳與基礎板的相位差為358°=2°差(in Phase)；更換中間齒輪後的相位差為106°(Out of Phase)


六、問題點判斷:

馬達軟腳問題。

軟腳問題將造成馬達外殼變形、旋轉時的軸偏轉及振動問題，請儘快安排處理。
