一、案由說明:

1. 根據Tech Transfer資料大約60~70%的轉動設備故障主因為異常振動。

2. 冷卻風機轉速為327RPM，如何診斷及確認異常部位。

二、問題說明:

冷卻風機馬達自由端水平向P1H振動值: 4.3mm/sRMS，P1V振動值為2.2mm/sRMS；但站立在馬達邊時，發現其振動較平常搖晃幅度大上許多。

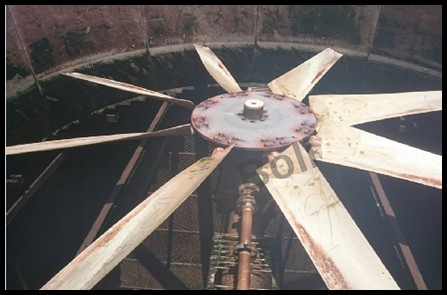

三、設備相片:(示意圖)

四、速度頻譜診斷:

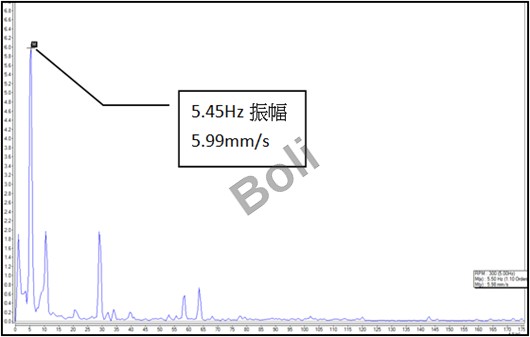

 1.M1H: 風筒與冷卻風機葉片之間隙調整前、冷卻風機葉片動平衡校正前


2.M1H: 風筒與冷卻風機葉片之間隙調整後、冷卻風機葉片動平衡校正後

五、問題點判斷:

 1. 現場巡檢人員使用「一般振動計」，振動總值量取的頻率範圍只有10~1,000Hz，所以顯示振動值低，是因為無法量測到5.45Hz的振幅。

 2. 風筒與冷卻風機葉片之間隙不均、冷卻風機葉片有動平衡問題，須盡快處理，否則嚴重時將發生冷卻風機葉片掃到風筒，造成葉片及風筒斷裂、破壞，危及人員安全。
