一、案由說明:

1. 全球各大振動及可靠度培訓中心(如:澳洲Mobius、美國CRL及IMC)，每個月的報導都在關注設備可靠度議題。

2. 由108年9月開始，我們將持續討論可靠度議題，並了解它對工廠有什麼幫助。

二、問題說明:

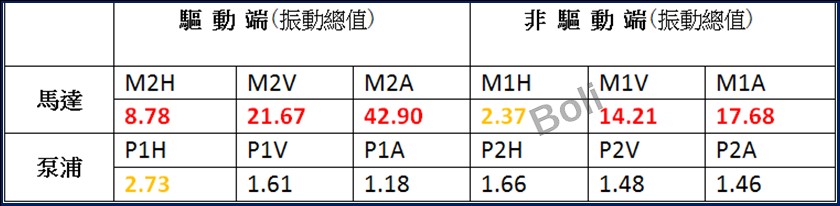

3600RPM離心泵在化工製程屬於重要設備，運轉8個月後，各點的振動值數據如下，造成聯軸器橡膠墊每3～5天更換一次。

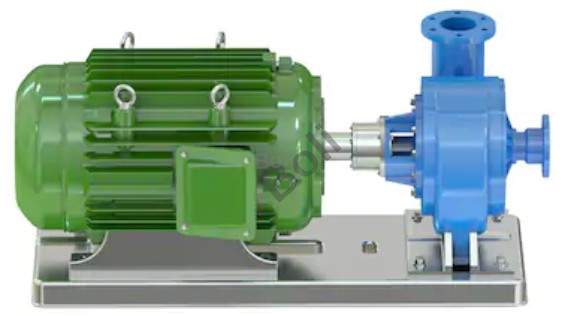

三、離心泵(示意圖):

四、振動檢測頻譜:

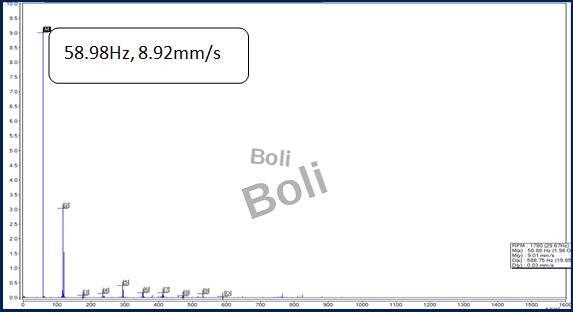

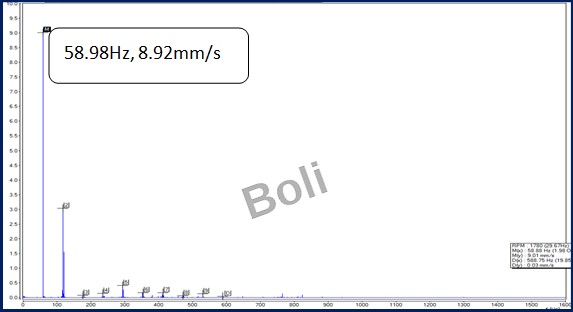

1. M2H有一倍頻(58.98Hz)諧波: 不對心及馬達底板鬆動訊號

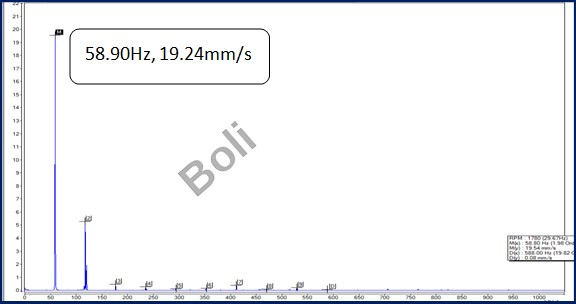

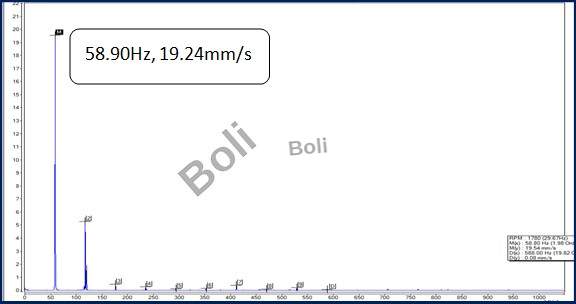

2. M2V有一倍頻(58.90Hz)諧波: 不對心及馬達底板鬆動訊號

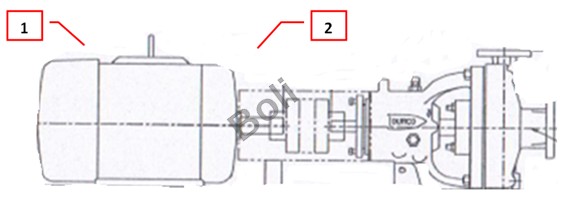

五、交叉相位分析:( 上視圖)

六、問題判斷及建議:

1.馬達與離心泵底板過薄(約6~8mm鐵板)，建議改為12mm鐵板。

2.基礎螺栓長度不足(30公分J型螺栓) ，建議改為50公分J型螺栓，並在聯軸器左右的鐵板處各增加1支J型螺栓。

3.重新對心校正。
