一、案由說明:

1. 全球各大振動及可靠度培訓中心(如:澳洲Mobius、美國CRL及IMC)，每個月的報導都在關注設備可靠度議題。

2. 由108年9月開始，我們將持續討論可靠度議題，並了解它對工廠有什麼幫助。

二、問題說明:

1. 3600RPM風機在化工製程屬於重要設備，但在運轉6~9個月就發生風機軸承磨損問題，為何風機軸承的損壞頻率如此頻繁？

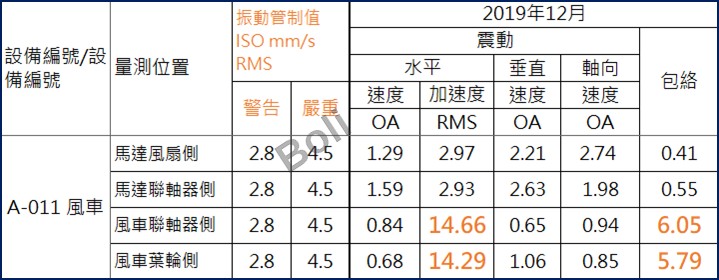

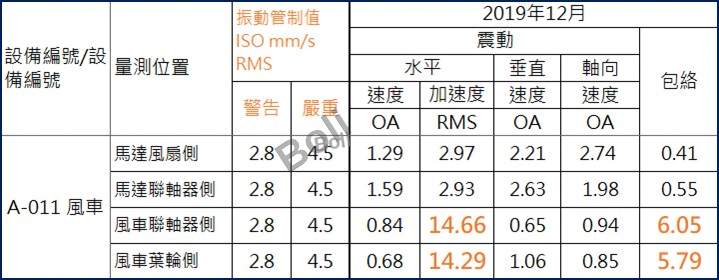

2. 風機各點速度振值均在振動值標準內，但在風車加速度與包絡值已明顯偏高，因此不斷發生風機軸承磨損問題。

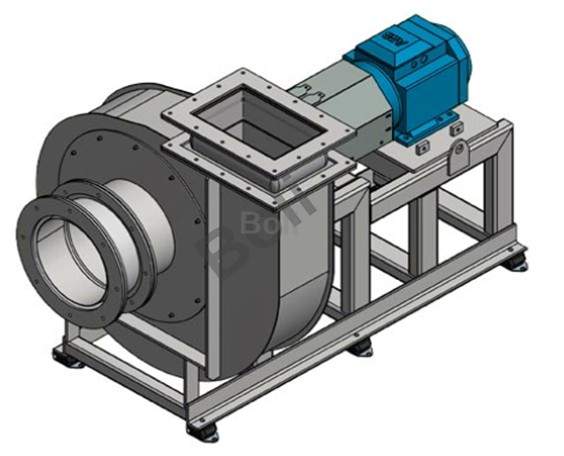

三、風機 (示意圖):

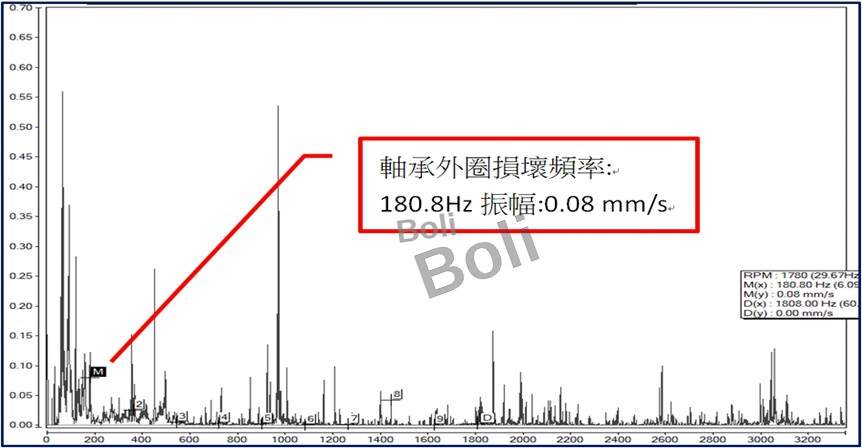

四、振動檢測速度頻譜:( 2019年12月)

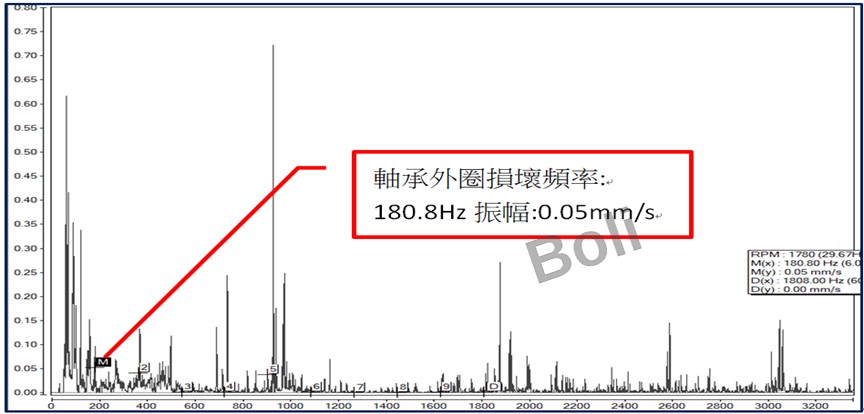

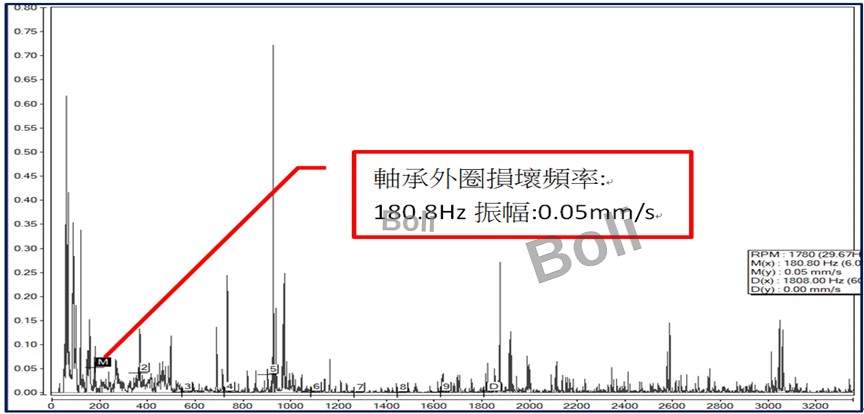

1. F1H有軸承外圈損壞頻率:180.8Hz振幅:0.05mm/s

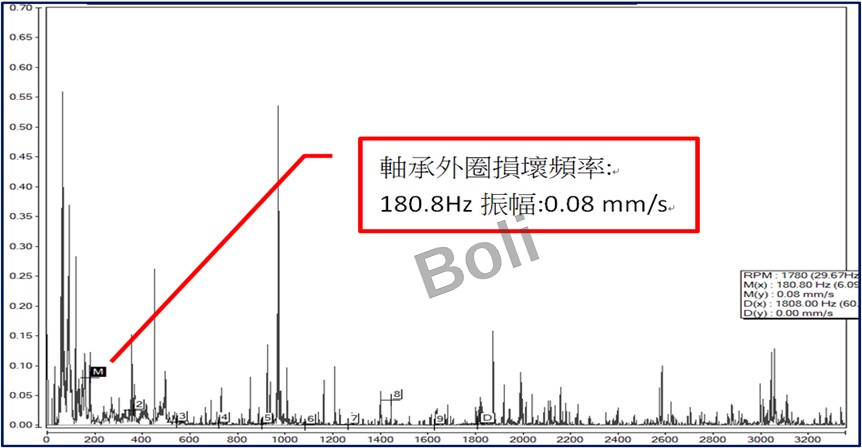

2. F2H有軸承外圈損壞頻率:180.8Hz振幅:0.08 mm/s

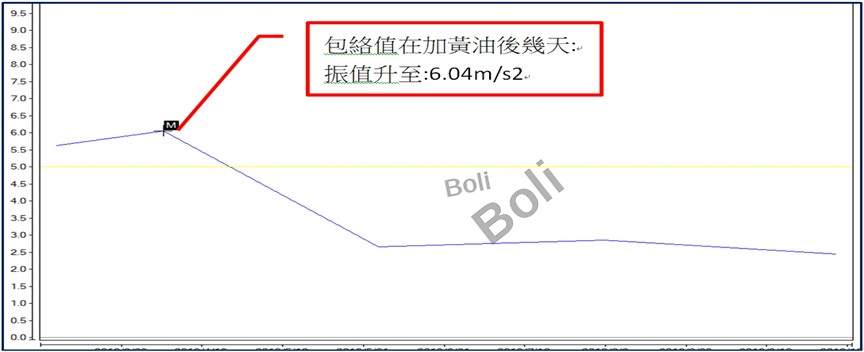

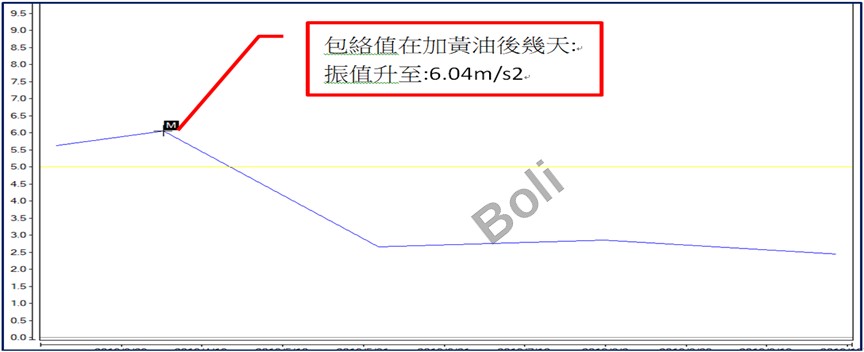

五、包絡值:在2019年12月突然升至6.04m/s2

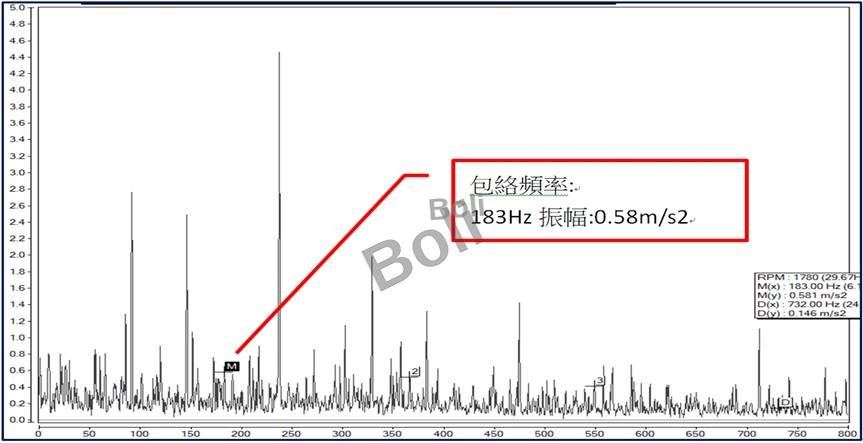

包絡譜: 發現183Hz諧波，振幅:0.58m/s2




六、問題判斷及建議:

1.風機之馬達軸承為6309ZZ軸承為不用加黃油軸承；在風車軸承為6312軸承，是需定期添加黃油，但每次加黃油時都會發生軸承溫度升高情況。

2.判斷軸承黃油添加過多因而溫度升高，當軸承溫度升高將使黃油黏度下降，將造成軸承外圈與滾珠直接磨擦而降低軸承壽命。

建議:  1.添加適量的黃油即可。

       2.定期包絡值、包絡頻譜、加速度值及加速度頻譜量測。

可靠度要點:
