一、案由說明:

1. 全球各大振動及可靠度培訓中心(如:澳洲Mobius、美國CRL及IMC)，每個月的報導都在關注設備可靠度議題。

2. 由108年9月開始我們將持續討論可靠度議題，並了解它對工廠有什麼幫助！

二、問題說明:

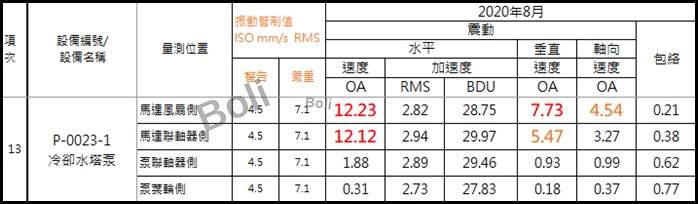

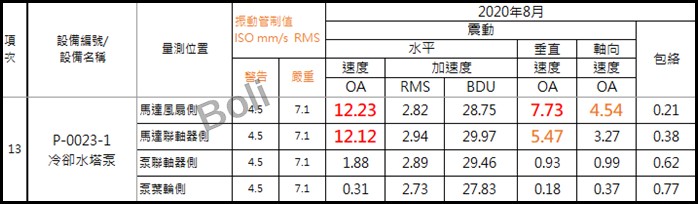

1. 直立式水泵原本振動值都在4.5mm/sRMS以下，但在更換馬達後振動值就上升至最高 12.23mm/s RMS，檢查馬達在安裝前之空轉測試最高只有1.68mm/sRMS，但因振值過高，只能切換備台運轉！

2. 更換馬達後，直立式水泵只運轉4個小時在水泵底板之水泥塊已開始龜裂及脫落！

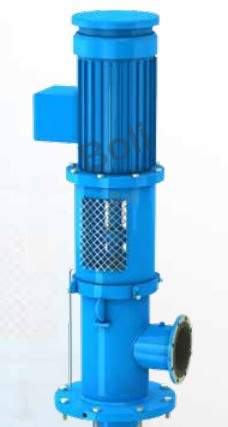

三、直立式水泵 (示意圖):

四、振動檢測速度頻譜:

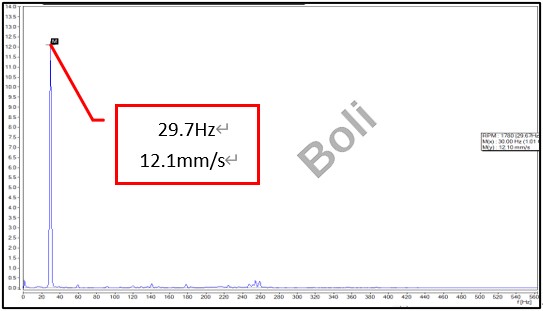

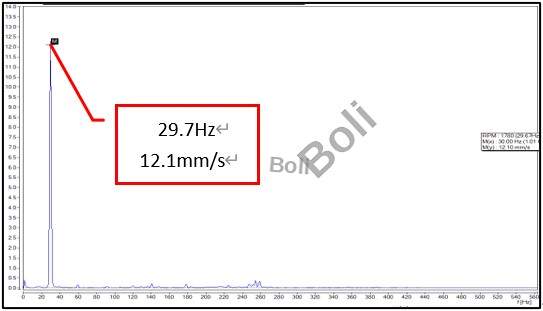

1-1. 馬達風扇側水平: 29.7Hz一倍頻轉速、振幅:12.1mm/s

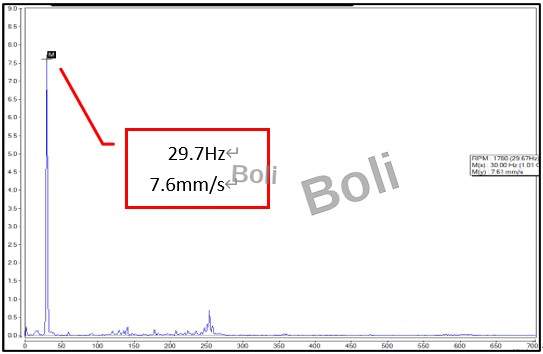

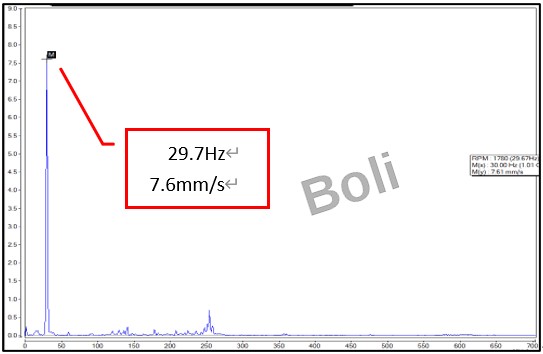

1-2. 馬達風扇側垂直: 29.7Hz一倍頻轉速、振幅:7.6mm/s

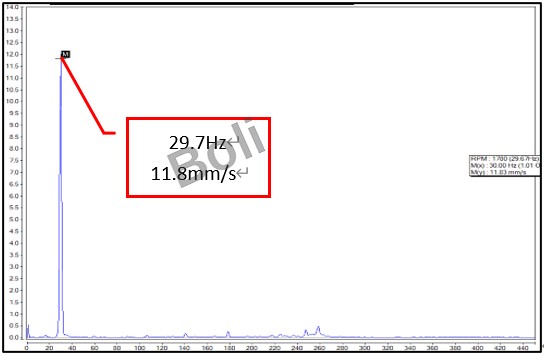

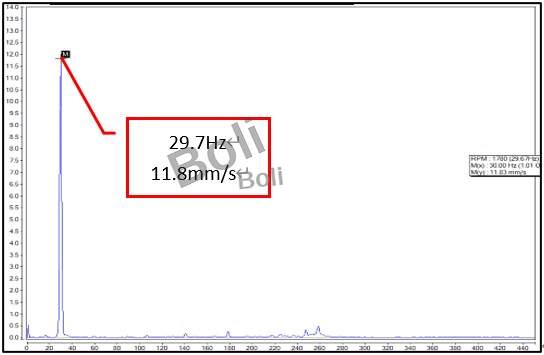

1-3. 馬達風扇側水平: 29.7Hz一倍頻轉速、振幅:11.8mm/s

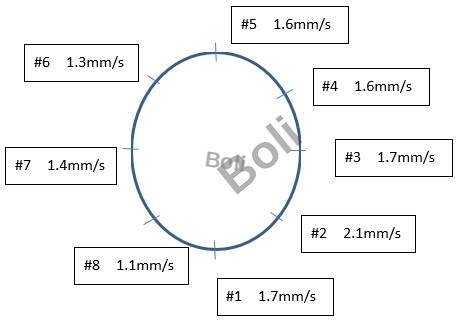

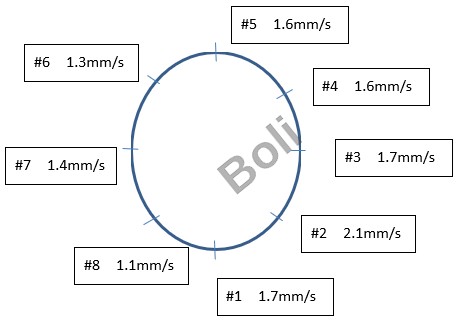

2-1. 馬達座固定螺絲各點之振值:

2-2. 馬達相位差分析:

    a. 馬達風扇側水平:垂直= 17: 7.5 差105ﾟ

    b. 馬達聯軸器側水平:垂直= 13: 6 差72ﾟ

五、問題判斷及建議:

   1.在速度頻譜上發現明顯一倍頻振幅，且在馬達座固定螺絲各點之振值發現最高為:2.1mm/s，最低為1.1mm/s，判斷馬達座有軟腳問題。

   2.在馬達相位差分析發現，馬達風扇側水平:垂直之相位差為105ﾟ，馬達聯軸器側水平:垂直之相位差為72ﾟ，判斷馬達有角度不對心問題。

建議:  在安裝馬達時先做軟腳測試，軟腳調整後再執行對心校正。
