一、案由說明:

1. 全球各大振動及可靠度培訓中心(如:澳洲Mobius、美國CRL及IMC)，每個月的報導都在關注設備可靠度議題。

2. 由108年9月開始我們將持續討論可靠度議題，並了解它對工廠有什麼幫助！

二、問題說明:

1. 輸送機減速機原本加速度值都在1.0m/s2RMS左右，但在近2個月量測已上升至 3.39及3.52m/s2 RMS！

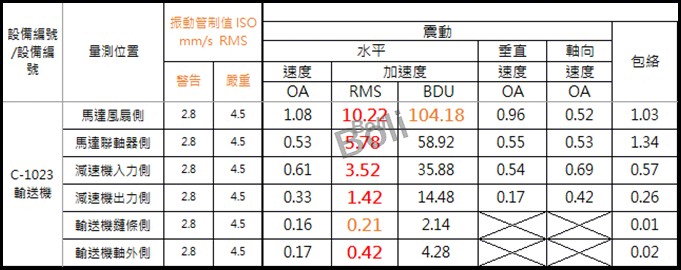

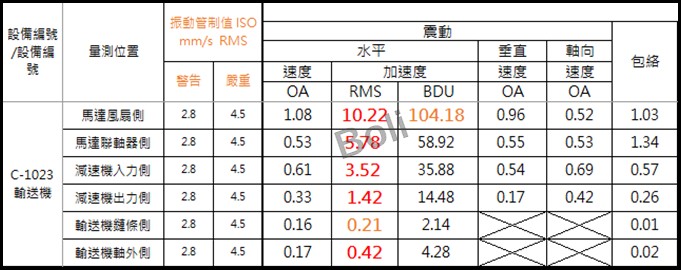

2. 在輸送機各點振值如下表，發現速度值尚低，但在加速度值已明顯較高，且發現有異響！

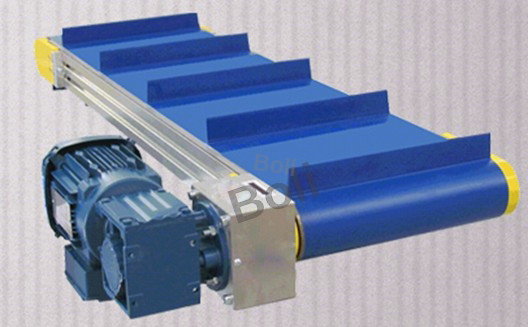

三、輸送機 (示意圖):

四、振動檢測加速度頻譜:

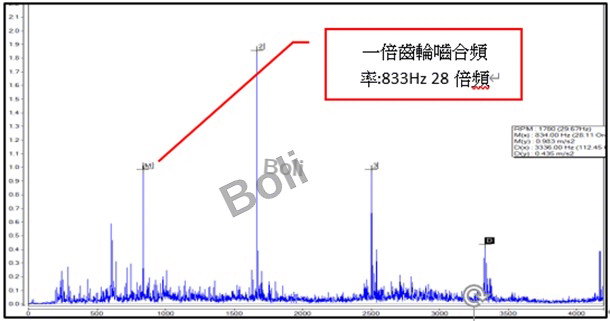

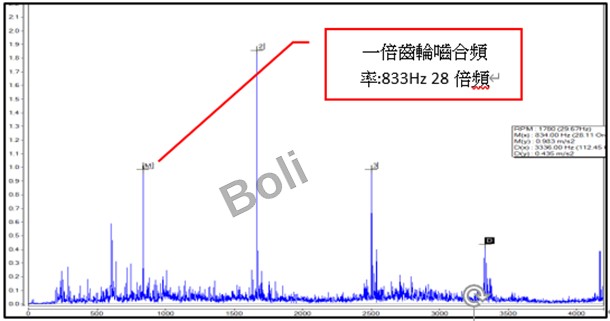

1. 馬達風扇側水平加速度頻譜:

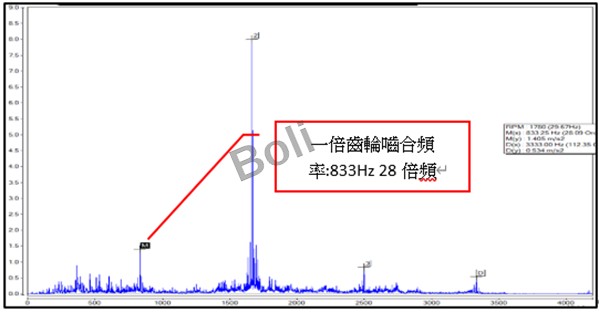

2. 馬達聯軸器側水平加速度頻譜: 2GMF, 3GMF 之振幅會增高(尤其是 3GMF)

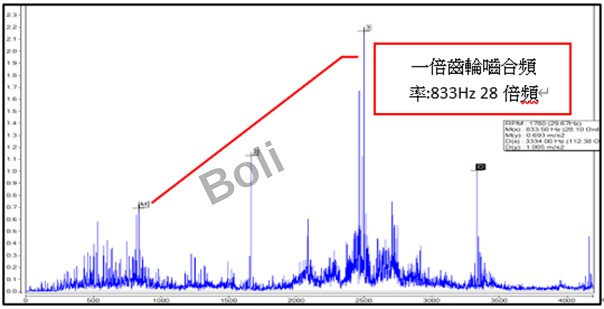

3. 減速機入力側水平加速度頻譜:

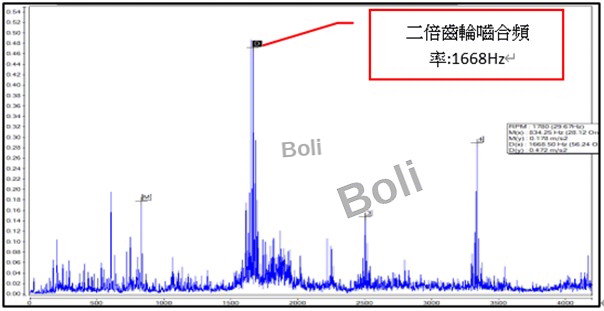

4. 減速機出力側水平加速度頻譜: 2GMF旁波較多及幅值高，表示齒輪已磨損

五、問題判斷及建議:

   1.在馬達風扇側及聯軸器側水平加速度頻譜皆發現一倍齒輪嚙合頻率:833Hz ，28倍頻為入力軸齒輪28齒磨損現象。

   2.在減速機出力側水平加速度頻譜: 2GMF旁波較多及幅值高，表示齒輪已磨損。

建議:  請安排更換減速機。
