一、案由說明:

1. 全球各大振動及可靠度培訓中心(如:澳洲Mobius、美國CRL及IMC)，每個月的報導都在關注設備可靠度議題。

2. 由108年9月開始我們將持續討論可靠度議題，並了解它對工廠有什麼幫助。

二、問題說明:

1. 化工廠新安裝送風機運轉約一個月，便產生振動值持續超標問題。

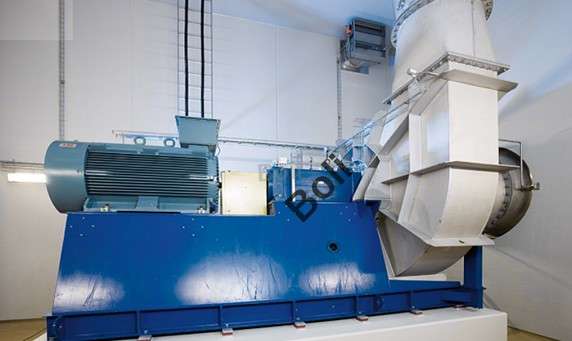

三、送風機 (示意圖):

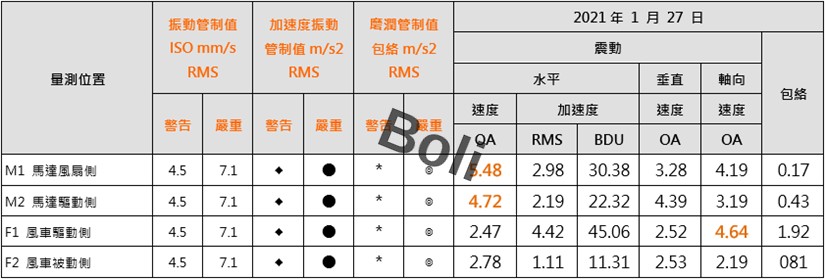

四、振動檢測加速度頻譜:

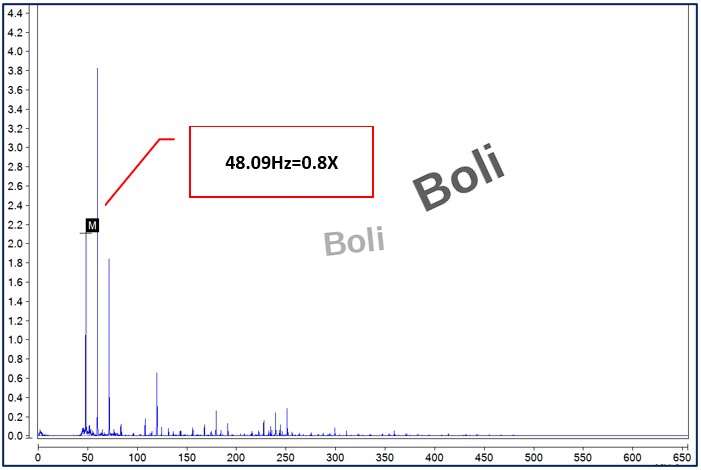

1. 馬達風扇側水平速度頻譜: (48.09Hz振幅約0.8倍頻)

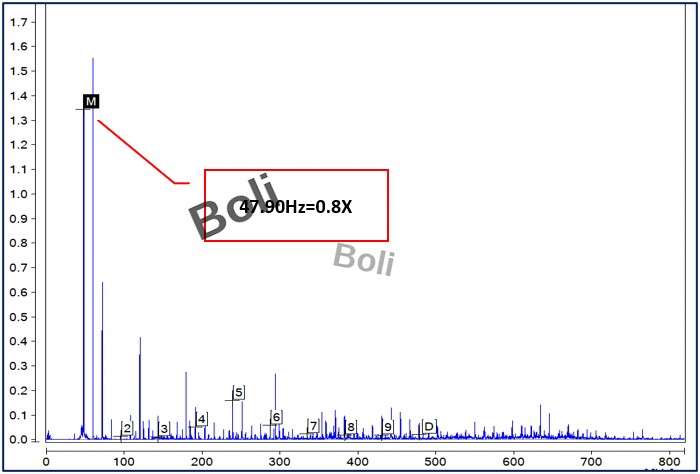

2. 風車被動側水平速度頻譜: (47.90Hz振幅約0.8倍頻)

五、問題判斷及建議:

1.在馬達風扇側水平與風車被動側水平速度頻譜皆發現約0.8倍頻振幅，為風車葉片失速(Stall)現象。

2. 在風車外殼及管道有明顯異響聲音現象(howling sound)。

建議:  1.請確認風車風量或風壓是否設計過大，或進出口風門開度<30%。

2.請檢查風車葉片與入口管之中心位置是否葉片在入口管中心，及風車葉片與外殼之左右及上下間隙是否相同。

附註: 風車葉片失速(Stall)，失速是一種空氣動力學現象，當風扇運行超過其性能極限，並且在葉片周圍發生氣流分離時，會發生失速，這種作用會在葉片尖端處形成壓力，該壓力會持續增加，直到可以在尖端與外殼之間的間隙處重新產生壓力為止。在這種情況下，風扇的運行變得不穩定，振動及氣流開始振盪，將對葉片及管道產生額外的壓力振盪，造成葉片及軸承壽命縮短，以及異常故障。
