一、案由說明:

1. 全球各大振動及可靠度培訓中心(如:澳洲Mobius、美國CRL及IMC)，每個月的報導都在關注設備可靠度議題。

2. 由108年9月開始我們將持續討論可靠度議題，並了解它對工廠有什麼幫助！

二、問題說明:

1. 工廠使用振動計或頻譜分析儀，為什麼在低轉速設備量不到振動值？

2. 為什麼運轉設備噪音很大，但在振動計上，振動值還在標準值內？

三、設備類型:

1.攪拌機(示意圖):

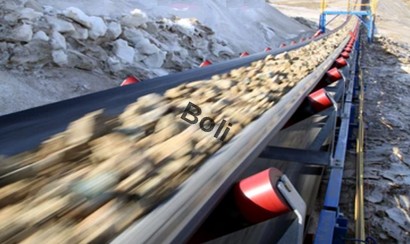

2.輸送機(示意圖):

四、ISO 10816-3標準及每月振動量測數據:

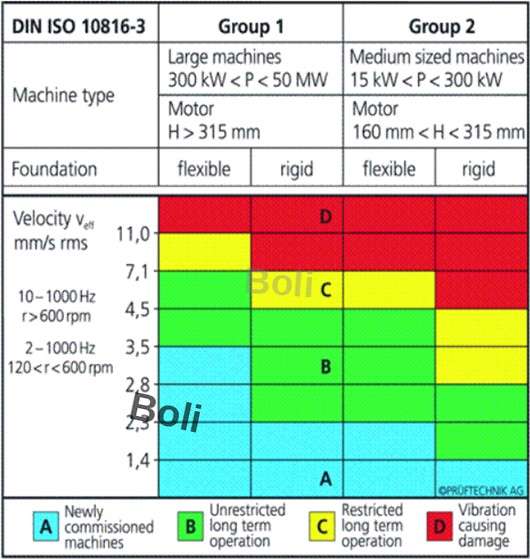

1. ISO振動警戒值標準:

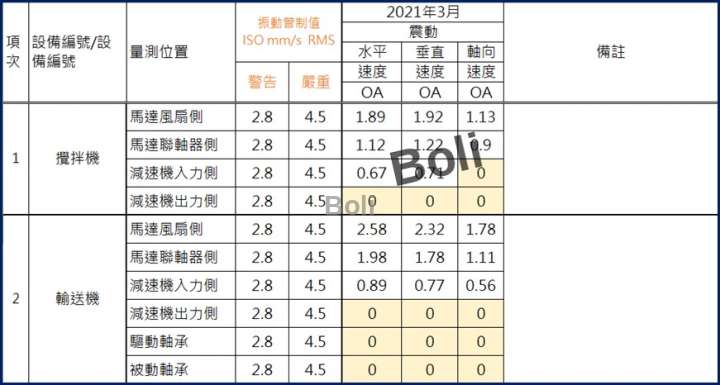

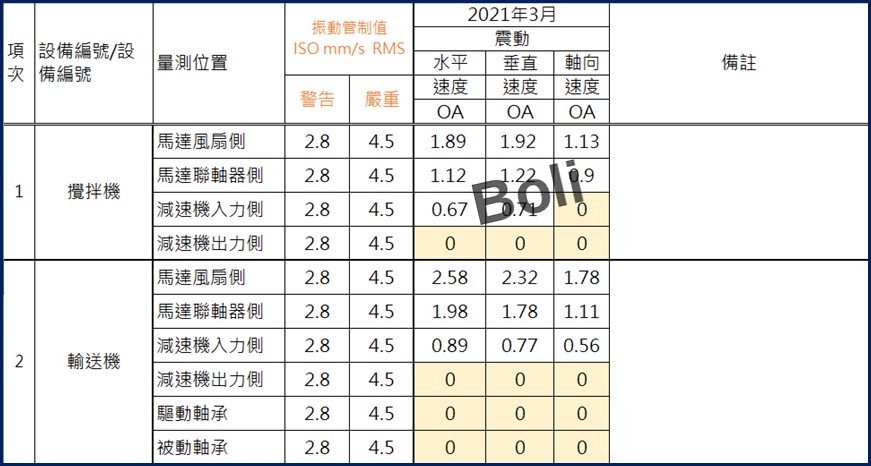

2. 振動值記錄表:

五、問題判斷及建議:

1.攪拌機轉速28RPM約0.47Hz，一般振動計最低振動值選擇為:(2～1,000Hz) ，因此無法量到攪拌機一倍頻0.47Hz的振幅，所以在上表橘色底有4個量測數據為 0mm/sRMS。

2.輸送機主傳動輪(Head Pulley) 轉速62RPM約1.03Hz，相同的，一般振動計最低振動值選擇為:(2～1,000Hz) ，因此無法量到減速機出力側一倍頻1.03Hz的振幅，所以在上表，橘色底有9個量測數據為0mm/sRMS；另外馬達及減速機有明顯異響問題，但振動值無明顯變化或超過ISO標準。

建議:  1.請使用低轉速加速規及在頻譜分析儀的高通濾波(HP Filter)選擇0.1Hz，如此就可以準確的量測出振值，不再是數據為0。

      2.低轉速設備請在量測點上增加量測加速度值及包絡值，此2項數據將有效的檢出造成異響問題的原因及程度，可準確知道問題點及設備的嚴重程度。
