一、案由說明:

1. 全球各大振動及可靠度培訓中心(如:澳洲Mobius、美國CRL及IMC)，每個月的報導都在關注設備可靠度議題。

2. 由108年9月開始我們將持續討論可靠度議題，並了解它對工廠有什麼幫助！

二、問題說明:

1. 工廠使用ISO-10816-3振動值標準，在馬達或泵浦振動值還未超標，但軸承已損壞造成停機問題。

2. 一部分工廠設備(如震動篩、球磨機或增壓風機)在設備剛測試運轉階段，振動值就已超過ISO-10816-3振動值標準，我們應該如何設定報警值？　

三、設備類型:

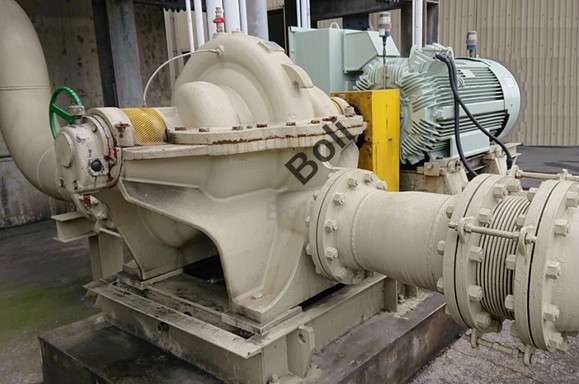

1.冷卻水泵(示意圖):

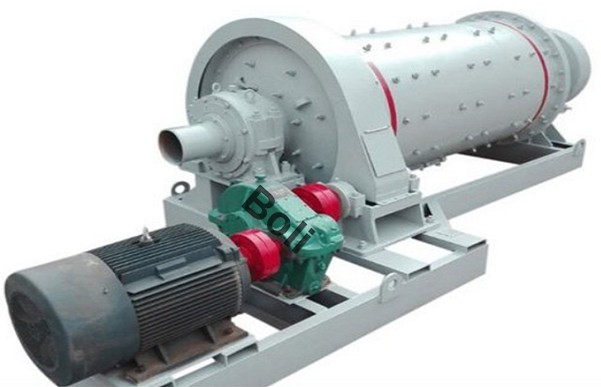

2.球磨機(示意圖):

四、振動量測數據及頻譜分析:

1. 振動值記錄表:

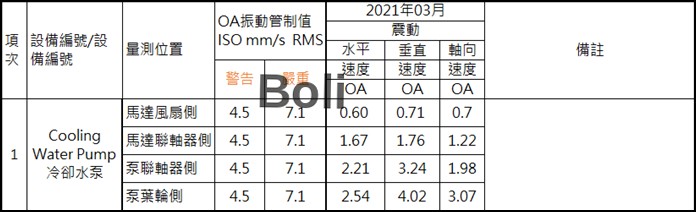

   (1). 冷卻水泵

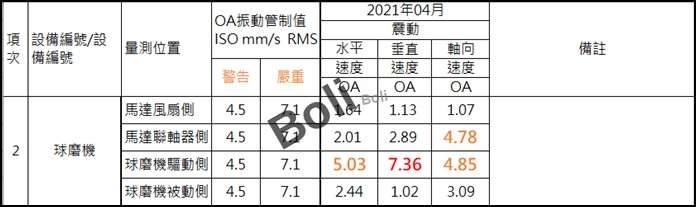

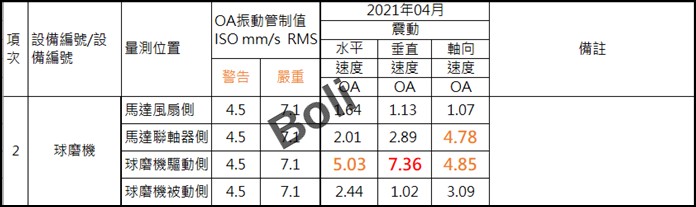

 (2). 球磨機

2. 頻譜分析:

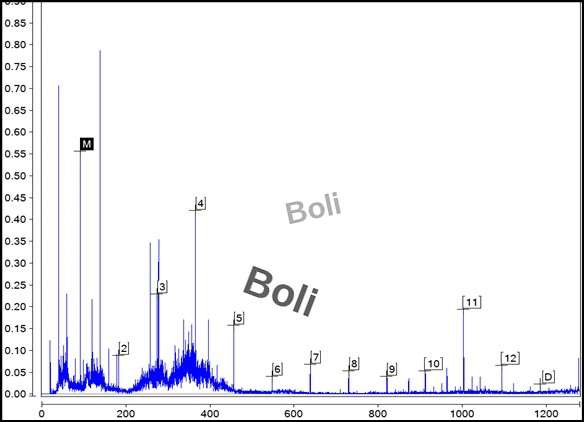

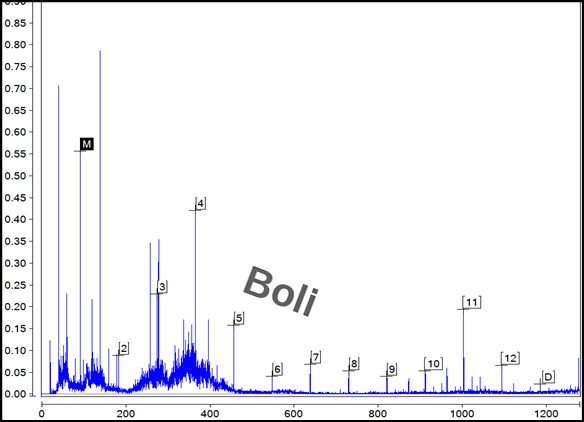

   (1). 冷卻水泵

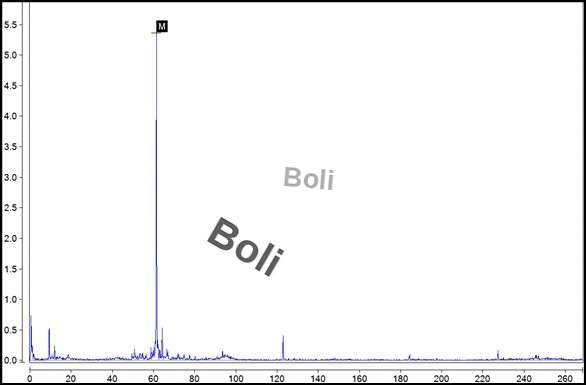

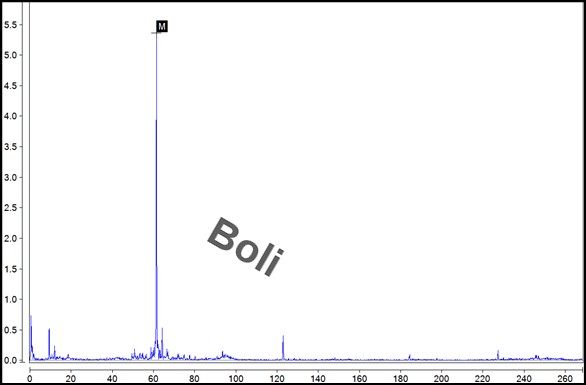

  (2). 球磨機

五、問題判斷及建議:

1.冷卻水泵轉速1,184RPM約19.73Hz，泵葉輪側軸承號碼:6218，在速度頻譜發現:89.85Hz諧波如第四項第2條之冷卻水泵頻譜，判斷: 泵葉輪側軸承已磨損嚴重；建議:請儘快安排更換軸承。

2. 球磨機本體轉速20.4RPM約0.34Hz，大齒輪齒數為178齒，齒輪嚙合頻率為: 60.52Hz，在速度頻譜發現:60.52Hz振幅高，但邊帶少及振幅不高，頻譜如第四項第2條之球磨機頻譜，判斷: 球磨機大齒輪無磨損問題；建議:請持續監測振動狀況。

說明: 工廠振動值標準普遍使用ISO-10816-3，根據以上兩個案例發現:

案例1冷卻水泵軸承已要損壞了，但OA振值還沒有超過警告值。

案例2球磨機的大齒輪狀況正常，但OA振值已超過ISO振動值標準；

所以，工廠除了使用ISO-10816-3振動值標準的振動值超標設定，對特殊的故障頻率(如:軸承)與特別的設備(如: 球磨機)，需要另外的設定及使用頻譜分析，如您對以上資料有問題，請您不吝通知或寄eMail詢問！

特別通知:

IDCOM資料顯示，如果工廠重要設備「增加1%的可靠度」，可能對工廠將「產生百萬美元的影響」。

您是否認同以上IDCOM的資料？

請您用底下的電子郵件回覆「認同」或「不認同」，如您回覆不認同請您寫下原因。

我司收到回覆認同或不認同均會寄送Mobius頻譜診斷海報電子檔高畫質版給您，此海報包含各種振動問題特徵頻譜資料，是您做振動分析的好工具。

或如您同事會需要此資料或訊息，也請轉發給他們，當他們寄eMail給我時，我也會提供Mobius頻譜診斷海報電子檔！謝謝您
