一、案由說明:

1. 全球各大振動及可靠度培訓中心(如:澳洲Mobius、美國CRL及IMC)，每個月的報導都在關注設備可靠度議題。

2. 由108年9月開始我們將持續討論可靠度議題，並了解它將對工廠有什麼幫助！

二、問題說明:

1. 工廠使用ISO-10816-3振動值標準，在減速機振動值還未超標，但軸承或齒輪已損壞，造成停機或需等待備品問題。

  2. 許多工廠在監測減速機都感到非常困擾，因為減速機都已異常故障了，但我們都還無法提早發現。　

三、設備類型:

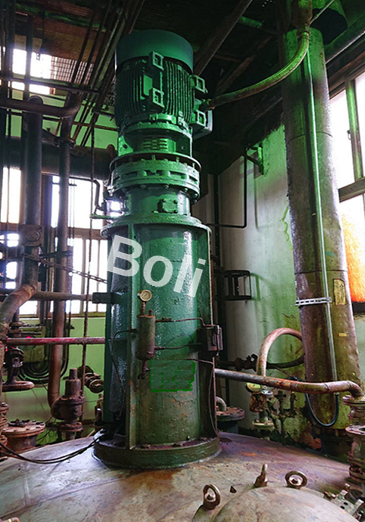

攪拌機 (示意圖):




四、振動量測數據及頻譜分析:

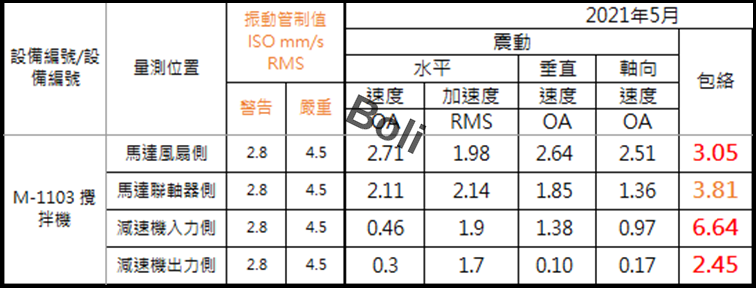

1. 振動值記錄表:

     攪拌機

2. 頻譜分析:

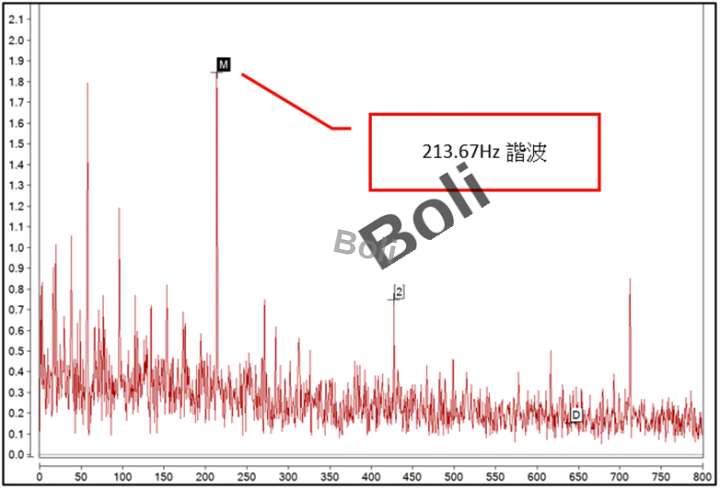

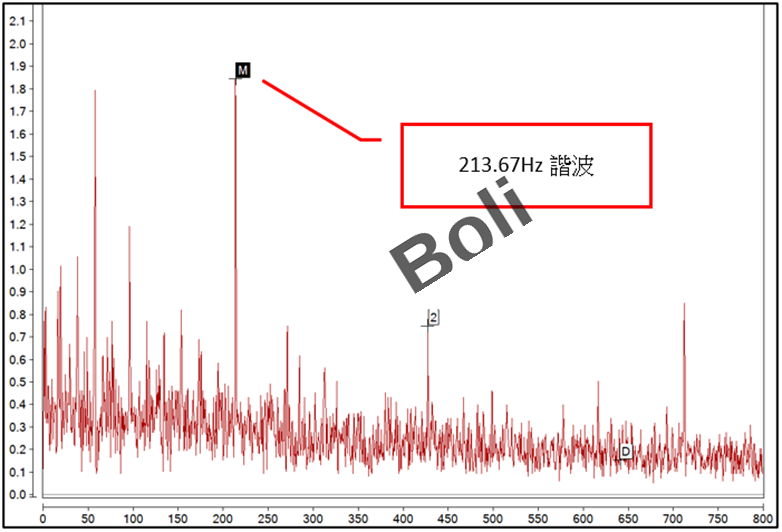

(1). 減速機入力側--超高頻包絡頻譜分析:

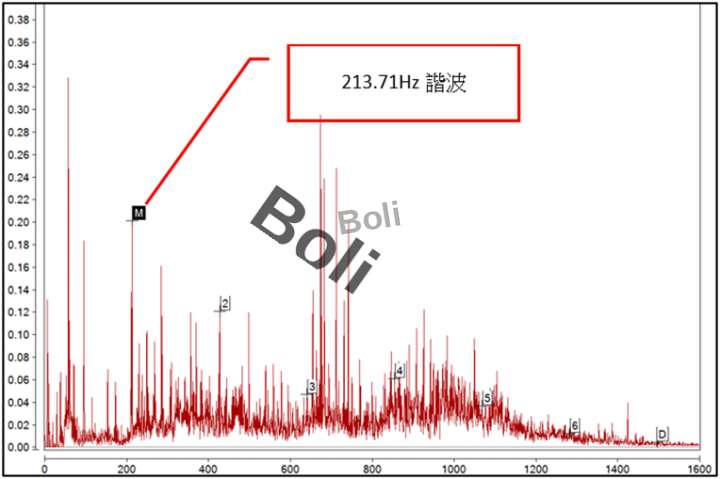

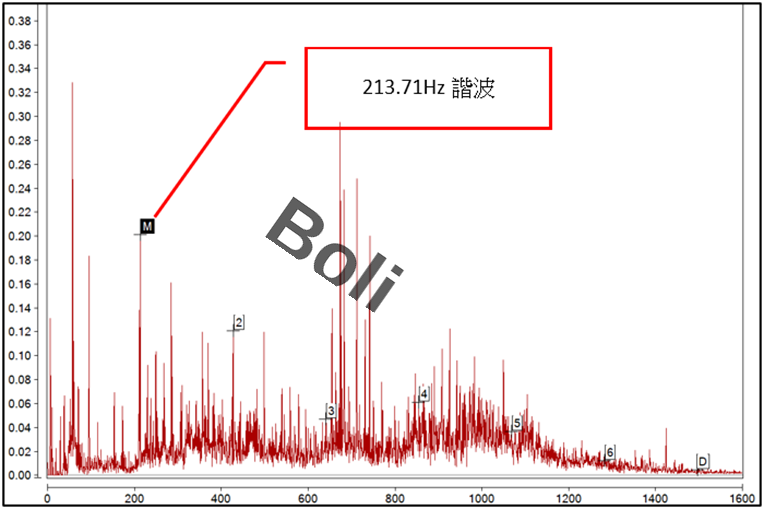

(2). 減速機入力側--高解析度頻譜分析:

五、問題判斷及建議:

攪拌機馬達轉速1,745RPM約29.08Hz，減速機入力側--超高頻包絡頻譜發現:213.67Hz諧波如第四項第2條-1，再到第四項第2條-2高解析度頻譜分析發現:213.71Hz諧波。

判斷: 減速機入力側軸承已磨損嚴重；建議:請儘快安排更換軸承。

(減速機在檢測後2個月，運轉發生異常故障而停機，所幸有提早通知準備備品，並在4小時內完成更換)。

說明: 我司對發電廠、鍋爐各式風機、石化廠、化工廠、造紙廠及各式運轉設備，有許多成功診斷的經驗，如您工廠在年修前有重要設備需檢測或修後重要設備的驗收，請您不吝通知或寄eMail詢問！(發現許多工廠在年修前無法早先檢出問題，在年修後又再次遇上異常故障停機或勉強運轉而發生重大故障的情況，您將會需要我們的振動檢測及提出可行的改善建議)！
