一、案由說明:

1. 全球各大振動及可靠度培訓中心(如:澳洲Mobius、美國CRL及IMC)，每個月的報導都在關注設備可靠度議題。

2. 由108年9月開始我們將持續討論可靠度議題，並了解它將對工廠有什麼幫助。

二、問題說明:

1. 造紙機設備，在塗佈區/底塗風車，風車驅動側水平及垂直向一倍頻振動高。

2. 在塗佈區底塗風車異常問題有馬達軸承損壞、風車軸承損壞、聯軸器磨損、不對心或葉片嚴重不平衡等原因。　

三、設備類型:

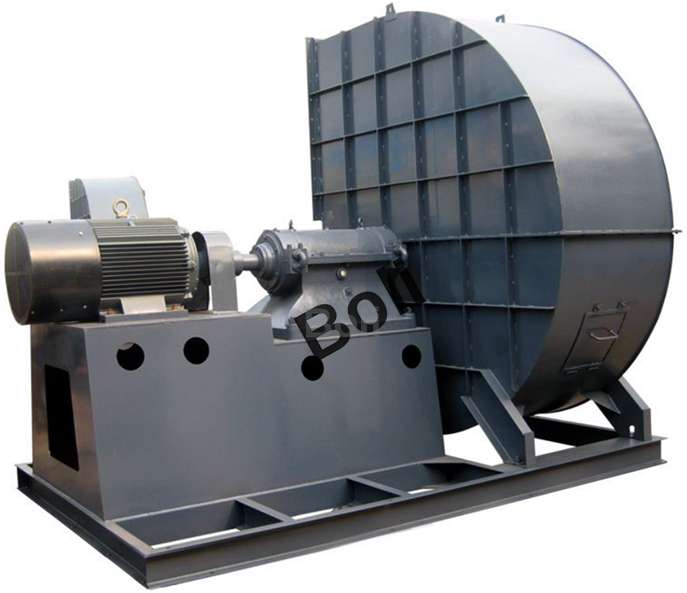

塗佈區風機(示意圖):

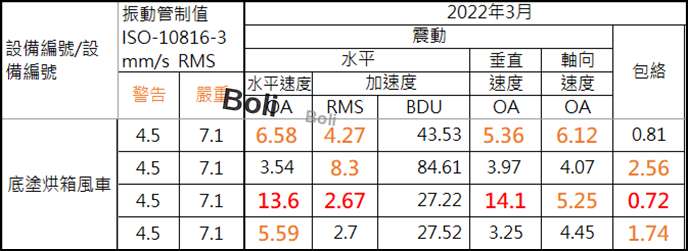

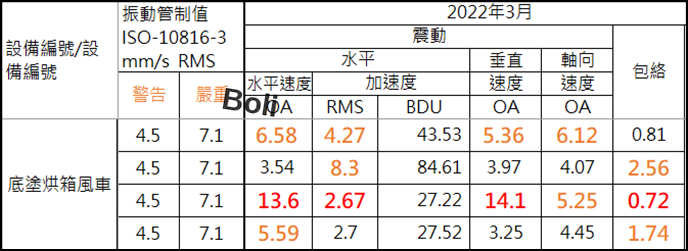

四、振動值數據:

五、頻譜分析:

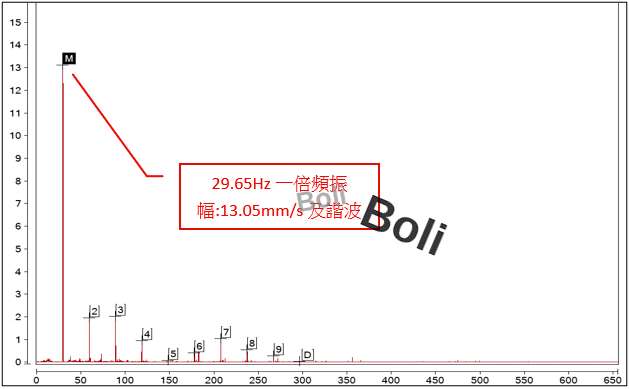

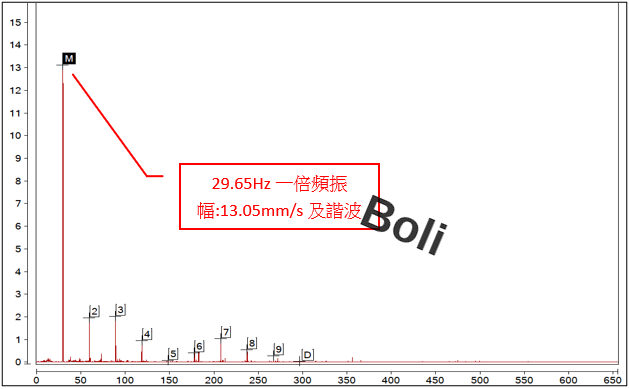

(1). 風機驅動側水平—速度頻譜分析:

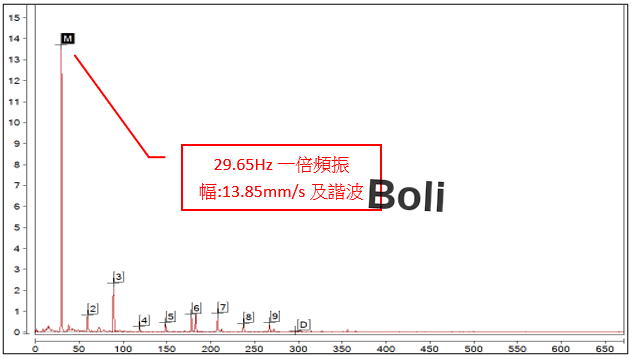

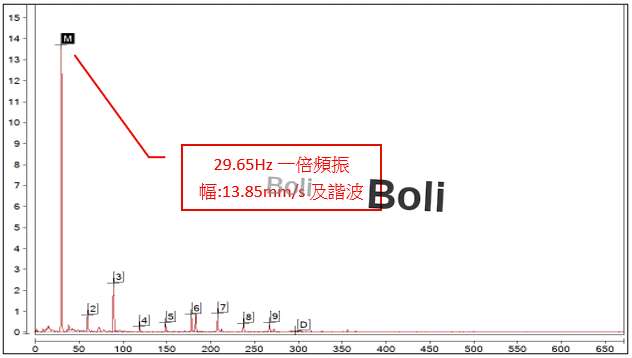

 (2). 風機驅動側垂直—速度頻譜分析:



六、問題點相片:

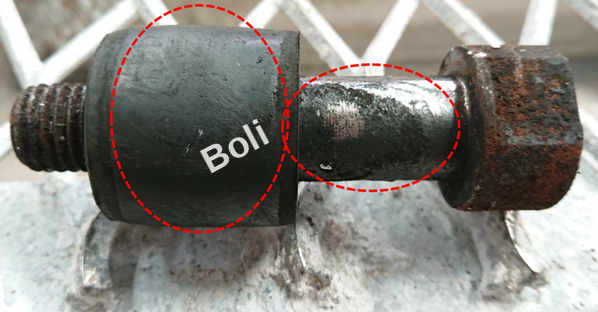

風機聯軸器橡膠圈與螺栓磨損、不對心1.17mm

七、問題判斷及建議:

在塗佈區/底塗風車，風車驅動側水平及垂直向一倍頻振動高，問題不易診斷，如診斷不正確，將造成停機時間延長或停機後無備品可更換之窘境！

建議:設定高解析度頻譜及交叉相位診斷，以確認問題。
