一、案由說明:

1. 全球各大振動及可靠度培訓中心(如:澳洲Mobius、美國CRL及IMC)，每個月的報導都在關注設備可靠度議題。

2. 由108年9月開始我們將持續討論可靠度議題，並了解它對工廠有什麼樣幫助！

二、問題說明:

1. 煉油廠壓縮機異常振動，根據「軸承壽命計算公式」: 振動升高一倍，則軸承壽命將減少8倍，如此可能造成馬達異常故障及停機停產問題。

2. 煉油廠壓縮機及馬達，每月定期使用攜帶型振動計量測振動數據，可發現設備振動趨勢上升，但無法知道造成異常振動的根因問題，問題持續存在無法解決。　

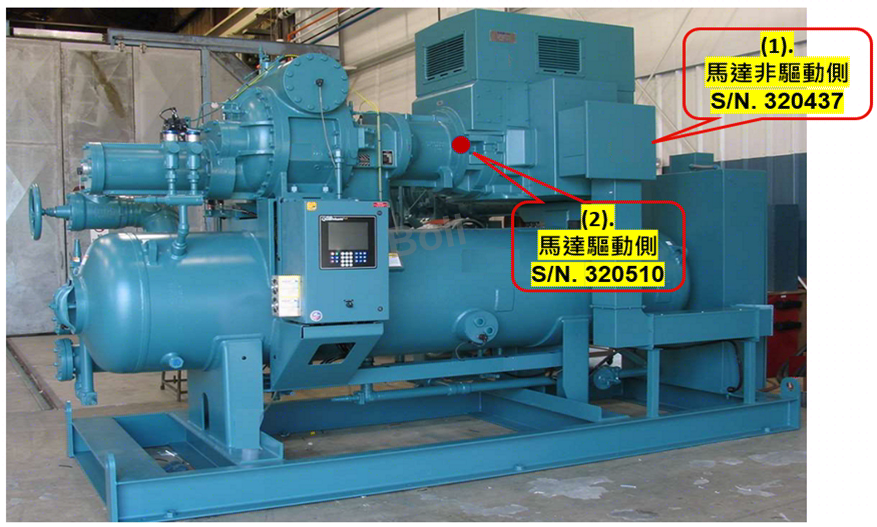

三、設備類型:

四、馬達速度趨勢分析:

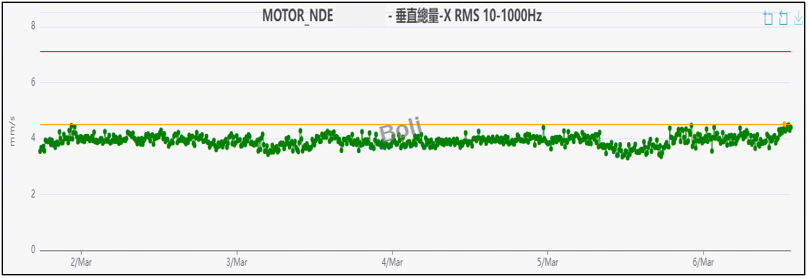

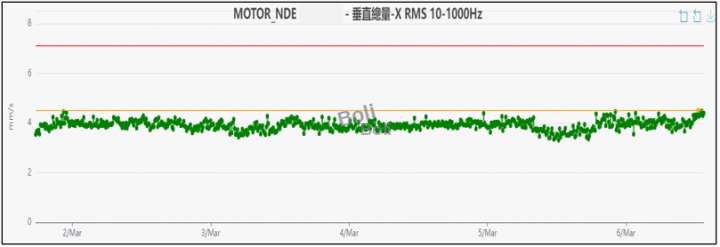

1.使用無線振動監測每10分鐘一採一筆數據，發現在馬達非驅動側垂直振動總值 OA範圍: 3.5～4.5RMS之間

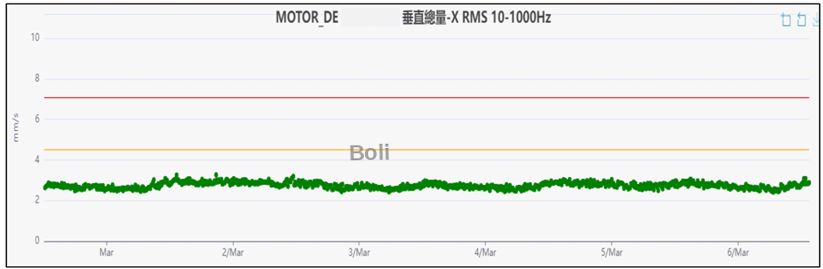

2. 使用無線振動監測每10分鐘一採一筆數據，發現在馬達驅動側垂直振動總值 OA範圍: 2.5～3RMS之間

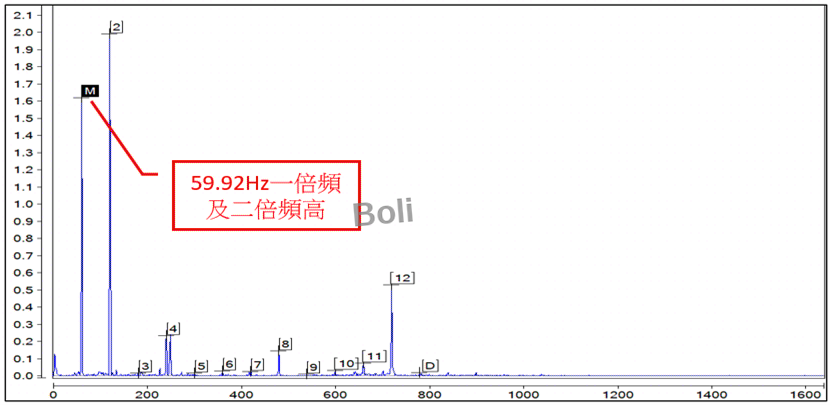

五、高解析頻譜分析:

六、相位差分析量測:(使用攜帶型振動分析儀)

馬達驅動端垂直M2V  VS  壓縮機驅動端垂直C1V

分析: 馬達驅動端垂直VS壓縮機驅動端垂直之相位差在85ﾟ(360-275=85ﾟ)左右，為 馬達與壓縮機垂直向剛性有不足現象。

七、問題判斷及建議:

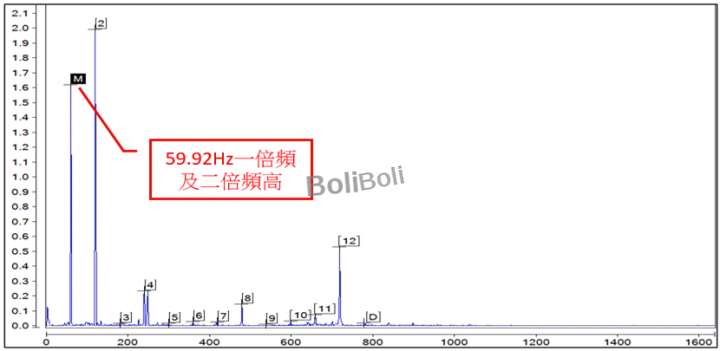

由高解析頻譜發現: 馬達一倍頻轉速:59.92Hz及二倍頻振幅較高。再使用相位差分析: 發現馬達與壓縮機垂直向剛性有不足現象。

建議: 請持續監測馬達振動趨勢狀況，如馬達垂直向振動有增加或馬達與壓縮機有異常故障，建議加強馬達與壓縮機底座剛性支撐。

說明: 我司「Agen無線振動溫度智能監測系統」已成功安裝在各項產業，我們在年初還推出新產品「ORL622無線振動溫度智能傳感器」，此產品更經濟、靈活、實用，如您有以上需求，請您不吝通知或寄eMail詢問！
