一、案由說明:

1. 全球各大振動及可靠度培訓中心(如:澳洲Mobius、美國CRL及IMC)，每個月的報導都在關注設備可靠度議題。

2. 由108年9月開始我們將持續討論可靠度議題，並了解它對工廠有什麼樣幫助！

二、問題說明:

1. 化工廠攪拌機異常振動，根據「軸承壽命計算公式」: 振動升高一倍，軸承壽命將減少8倍，如此可能造成馬達異常故障及停機停產。

2. 化工廠攪拌機及馬達，每月定期使用攜帶型振動計量測振動數據，不易即時發現問題，有時可能設備發生異常了，但還來不及檢出。　


三、設備類型:

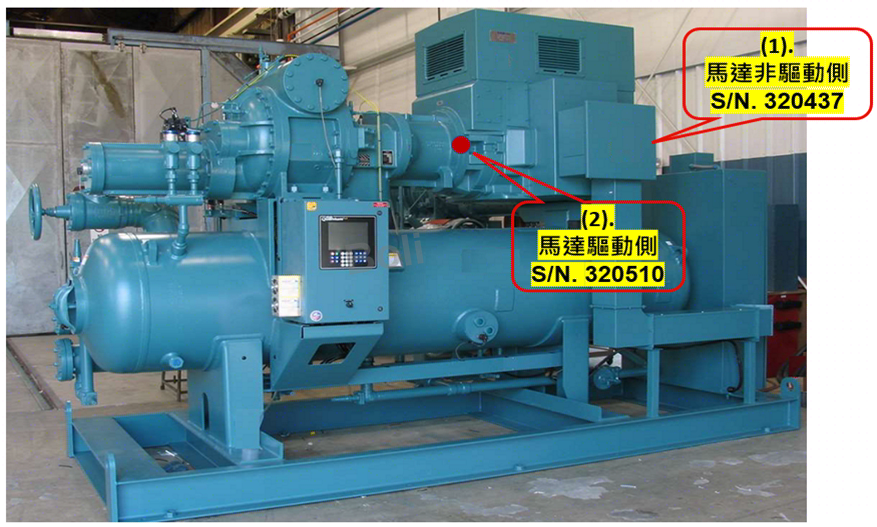

  攪拌機 (示意圖):




四、馬達速度趨勢分析:

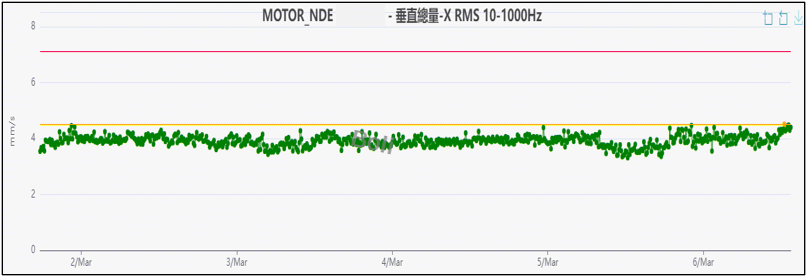

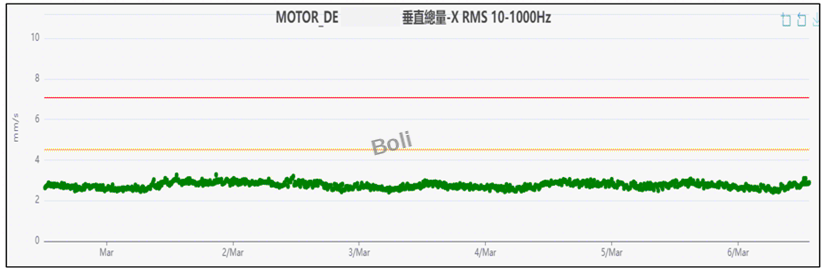

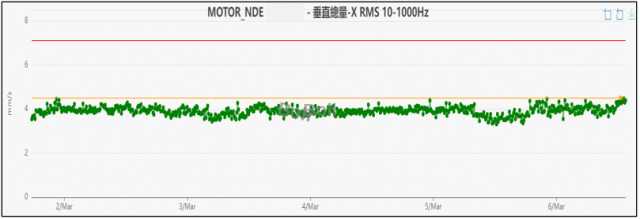

使用無線振動監測每30分鐘一採一筆數據，發現在時間06-27至07-13馬達驅動側水平振動總值OA範圍: 1.9～7.5RMS之間，振動值異常。



五、馬達速度頻譜分析:

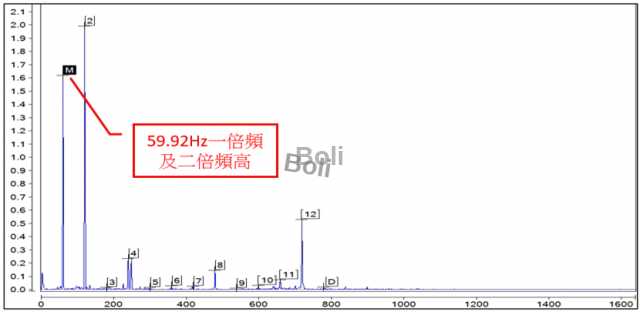

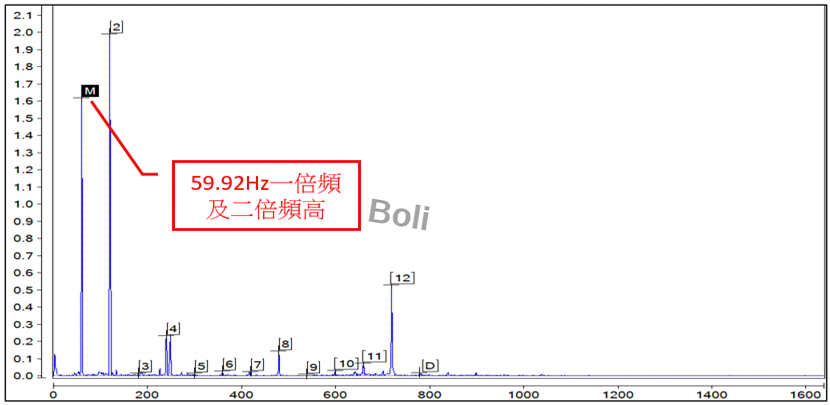

1. 馬達更換前-馬達驅動端軸承速度譜(60～97Hz振幅高)，判斷為軸承磨損



2. 馬達更換後-馬達驅動端軸承速度譜(60～97Hz振幅已降至標準內)！

六、分析:

1. 在馬達水平向振動總值OA設有報警值及危險值，當振動超過報警值時系統將通過Email發出報警通知。

2. 在馬達水平軸承速度譜設有頻帶報警，當振動超過報警值時系統將通過Email發出報警通知。

七、問題判斷及建議:

1.由以上所設定的二項報警，發現馬達驅動端軸承磨損，將可即時檢出異常振動問題，達到預知檢測PDM目的。

2.判斷出馬達驅動端軸承磨損，提前將備用馬達放置在攪拌機旁，並在合適的時間及安排相關人員更換馬達，已避免對產量的影響，且減少維修時間。

說明: 我司「Agen無線振動溫度智能監測系統」已成功安裝在各項產業，我們有ORL642Ex防爆型及 ORL622非防爆型--無線振動溫度智能傳感器，此產品 更經濟、靈活、實用，如您有以上需求，請您不吝通知或寄eMail詢問！
