一、案由說明:

1. 全球各大振動及可靠度培訓中心(如:澳洲Mobius、美國CRL及IMC)，每個月的報導都在關注設備可靠度議題。

2. 由108年9月開始我們將持續討論可靠度議題，並了解它將對工廠有什麼幫助！

二、問題說明:

1. 製程風機異常振動，根據「軸承壽命計算公式」: 振動每升高一倍，軸承壽命將減少8倍，如此可能造成風機異常故障及停機停產。

2. 製程風機，每月定期使用攜帶型振動計量測振動數據，不易發現軸承異常振動問題，有時可能量測的振動值「尚未達到報警」，但軸承已經損壞！　

三、設備類型:

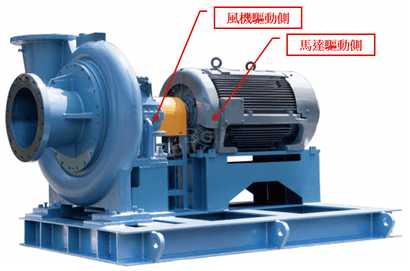

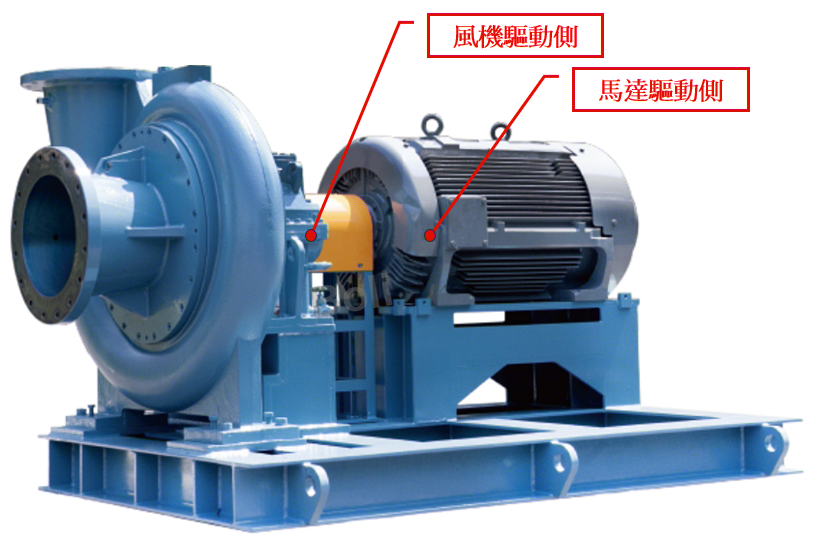

  風機 (示意圖):

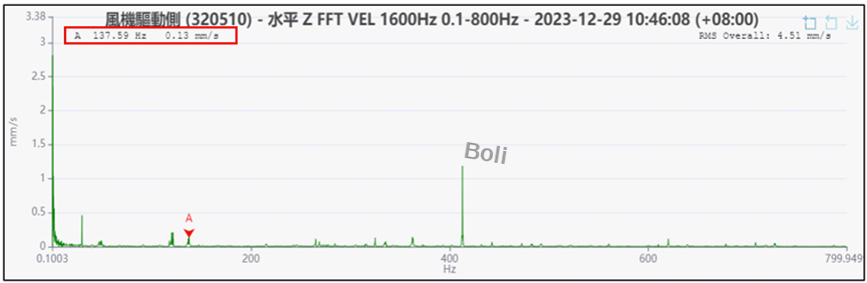

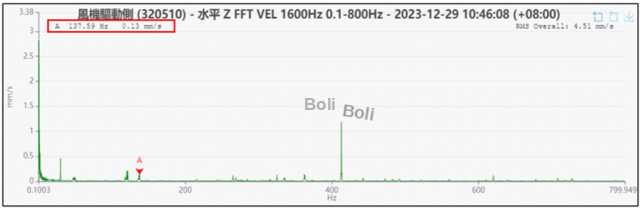

四、風機驅動側-速度頻譜分析:

水平向，在軸承外圈特徵頻率: 137.59Hz及諧波無明顯振幅

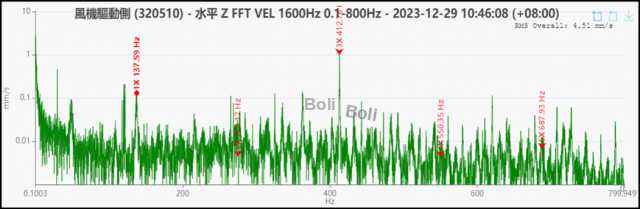

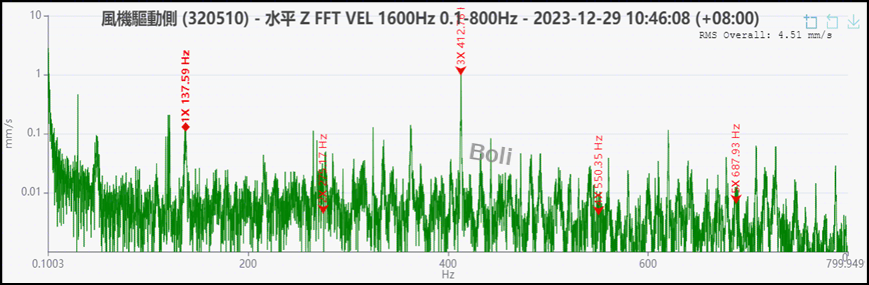

五、風機驅動側-對數座標圖Log分析:

水平向，在軸承外圈特徵頻率: 137.59Hz及諧波有明顯振幅

六、問題判斷及建議:

1.一般速度頻譜有高的一倍頻，將不易同時查看出低振幅的軸承故障頻率，如上例子在速度頻譜之頻率: 137.59Hz振幅只有0.13mm/s，如沒有使用對數座標圖Log分析將不易在頻譜檢出軸承外圈特徵頻率: 137.59Hz及諧波，如此風機將會發生異常故障！

2. 對數座標圖Log分析不只對軸承故障分析有明顯的幫助，在齒輪故障分析也會有相當的幫助。

說明: 我司「Agen無線振動溫度智能監測系統」已成功安裝在各項產業，我們有ORL642Ex防爆型及 ORL622非防爆型--無線振動溫度智能傳感器三軸向，此產品 更經濟、靈活、實用，如您有以上需求，請您不吝通知或寄eMail詢問！
